VGA焊接图

上些日子因为要焊一根投影机视频线，无奈没有线序资料，遂在网上搜索，加上本人实践操作，成功制作。现将资料与大家分享。

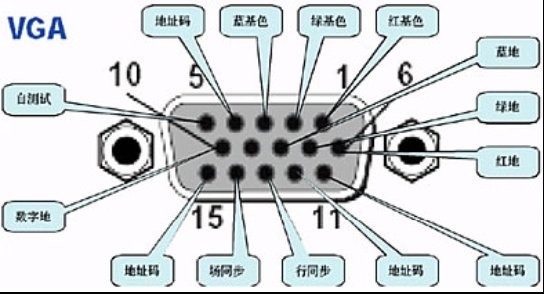

VGA接口15根针，其对应接口定义如下，其下为VGA接头图。1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )

一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。如果没有，如上图所示编号。

注意，公母头焊接时，须注意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：

红线的芯线
脚 1
红线的屏蔽线
脚 6
绿线的芯线
脚 2
绿线的屏蔽线
脚 7
蓝线的芯线
脚 3
蓝线的屏蔽线
脚 8
黑线
脚 10
棕线
脚 11
黄线
脚 13
白线
脚 14
外层屏蔽     D15 端壳压接

如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；
外层屏蔽压接到 D15 端壳。

还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

vga线接法图解

标准15针 VGA 显示接口定义及焊接方法 <图>

VGA 15 针母插座 VGA 15 针公插头

VGA 是 Video Graphics Adapter(Array) 的缩写，信号类型为模拟类型。

常用模拟计算机信号接口：VGA接口和RGB接口

VGA接口引脚定义

管脚   定义

1       红基色 red

2        绿基色 green

3        蓝基色 blue

4       地址码 ID Bit

5         自测试 ( 各家定义不同 )

6         红地

7         绿地

8         蓝地

9          保留 ( 各家定义不同 )

10         数字地

11         地址码

12         地址码

13         行同步

14         场同步

15        地址码 ( 各家定义不同 )

计算机D15 VGA插头的焊接方法

选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）

3+4 线      D15 插头

红线的芯线    脚 1

红线的屏蔽线   脚 6

绿线的芯线    脚 2

绿线的屏蔽线   脚 7

蓝线的芯线    脚 3

蓝线的屏蔽线   脚 8

黑线       脚 10

棕线       脚 11

黄线       脚 13

白线       脚 14

外层屏蔽     D15 端壳压接

在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
