华为存储双活容灾方案

虚拟化和云计算是信息化建设的潮流。虚拟化带来了明显的好处：提高资源利用率、降低硬件成本、提高业务系统的可靠性，并带来更方便的管理。虚拟化的部署后，业务系统的数据都迁移到现有的一台共享存储中，虚拟化集群系统和数据库双机系统共用一台存储。在享受虚拟化的好处时，数据中心现有基础设施也面临着更大的风险——如果这台存储出现故障宕机，业务系统就会停顿，甚至会丢失数据。

华为VIS存储双活容灾解决方案，保证2台存储资源、多台服务器资源都处于运行（Active）状态，双活存储系统同时承载生产业务。一旦任意一台存储（或主机）出现故障，业务均会继续运行，不受影响，且数据在故障过程中无丢失。

对于应用层的存储双活容灾建设，结合虚拟化系统来实现。应用客户端访问应用服务器，应用服务器再访问数据库服务器衡。

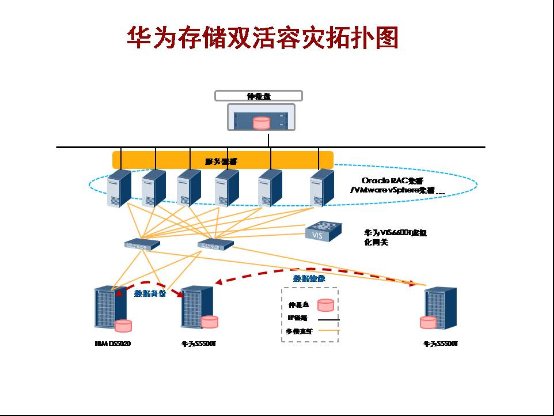

如上图为华为存储双活容灾建设组网示意图。

在中心机房2节点华为存储虚拟化网关OceanStorVIS6600T（即Virtual Intelligent Storage，以下简称VIS），同时开启VIS6600T的集群功能，构成2节点VIS集群；新购两台华为S5500T存储系统，2台新存储实现存储数据的镜像与双活。2老的DS5020存储也接入虚拟化存储网关中，用于数据的备份。

VIS集群将两台存储上的空间以共享卷的形式提供给上层主机，通过VIS集群的镜像功能，保证业务数据在两个站点的存储阵列上实时保持一致。将2台数据库服务器构建成存储双活的Oracle RAC集群；应用服务器构建成VMware vSphere集群。

双活的SAN网络分别构建为双冗余的架构：各部署2台FC交换机（可用利旧原有的1台光纤交换机），2台之间构成冗余，保证了站点内SAN链路可以故障切换。网络部分的互通采用数据中心以太网交换机。

对于VIS集群而言，建议部署3块1GB大小的LUN作为仲裁盘，以保证异常场景下的VIS集群仲裁，并建议这3块仲裁盘部署在不同的站点，理想模式为：双活存储各部署1个仲裁盘，选择一个第三个存储再部署1个仲裁盘。VIS集群支持与仲裁盘的连接方式为IP链路或者FC链路。

数据流实现流程简介：

业务写IO下发至Oracle RAC集群的任意一个节点，IO由该节点下发至VIS集群；VIS集群接收到该IO，集群集群优选同一站点的VIS节点处理该IO，并将IO同时下发至两个站点的存储阵列。再由此向上依次返回写成功信号。

业务读IO下发至Oracle RAC集群的任意一个节点，IO由该节点下发至VIS集群；VIS集群接收到该IO，集群优选同一站点的VIS节点处理该IO，并让该读IO仅读取本站点的IO。再由此向上依次返回读成功信号。

1、VIS集群实现

存储双活解决方案要求提供双活的存储架构，所有存储节点可并发响应主机I/O请求。方案利用VIS集群技术提供双活的系统架构，最大支持8节点的跨数据中心VIS集群，每个节点以共享卷方式向应用服务器提供无差异的并行访问空间，且并发处理应用服务器的I/O请求，各节点间互为备份，均衡负载。其工作原理如下图所示。

VIS节点间通过心跳网络进行通信，传递集群管理信息和业务调度信息。

该设计具有以下优势：

       高可用性

当一个或多个VIS节点发生故障时，剩余节点会快速地感知并自动接管故障节点的业务，保证业务连续运行。

       均衡负载

通过持续监视主机到VIS各节点的路径，将I/O请求平均分配到各路径，优化系统的整体性能。

          在线扩展

支持在线动态扩展节点，新增节点加入时，自动检测和同步相关的配置信息，便捷地完成集群的节点扩展，整个过程不影响现网业务的运行。

2、数据实时镜像技术——VIS镜像

存储双活解决方案必须保证任一存储发生灾难时，另一存储有相同数据可供访问。方案利用VIS镜像卷技术，保证两个存储阵列之间数据的实时同步。由于VIS镜像卷技术对主机层透明，当任一存储阵列故障时，镜像阵列无缝接管业务，数据零丢失，业务零中断。VIS镜像卷配置对象关系图如下所示。

VIS镜像的写I/O流程如下：

1)     写请求到镜像卷；

2)     镜像卷将请求复制为两份下发到两中心的镜像数据盘；

3)     镜像数据盘返回写操作完成；

4)     镜像卷返回写I/O操作完成。

VIS镜像的读I/O流程如下：

1)     读请求到镜像卷；

2)     镜像卷根据读策略下发请求到其中一个中心的镜像数据盘；

3)     镜像数据盘返回读数据；

4)     镜像卷返回读数据。

当单阵列故障时，镜像卷选取正常数据中心的阵列响应主机I/O，并采用差异位图盘记录故障期间数据的变化情况，待故障修复后同步增量数据，降低同步过程的时间成本和带宽成本。

3、数据库层建设

华为存储双活解决方案提供了跨数据中心的存储双活平台，上层可支持各主流集群和应用系统。

运行Oracle RAC应用，由华为存储双活解决方案的共享卷技术，为Oracle RAC提供共享存储，使得RAC节点可构成一个RAC集群；并配合Oracle监听器和Oracle透明应用程序故障转移（TAF）技术，可实现客户端在数据中心间业务双活访问和负载均衡，即使是在服务器或单存储故障时，客户端也能够在新的连接中继续工作，防止业务中断。



1、              底层网络层建设

存储双活方案网络建设主要包含2个部分：集群互连的心跳网络以及数据复制网络。这两张网络均是大二层互通的。

为保障方案的可靠性，华为同城双活方案采用数据传输链路与心跳链路分离设计的原则。做到业务与集群心跳分离，互不影响。且均采用FC链路搭建这两张网。

心跳网络

心跳网络主要包含Oracle RAC集群、VMware vSphere集群和VIS集群心跳。为保证单链路故障时，业务无影响，建议心跳网络采用全冗余设计，Oracle RAC和VIS集群各节点都配置两个用于私有网络的IP端口，采用双交换机组网，确保节点间有两条独立链路互通；VMware集群各节点可以复用管理IP端口，采用双交换机组网，确保节点间有两条独立链路互通，同一集群的心跳的两条链路需要物理隔离，避免出现心跳耦合。

Oracle要求RAC的两条私有链路的端口分别是不同网段。

VIS集群、VMware集群的心跳链路的端口必须为同一网段。

数据复制网络

存储双活方案中的数据镜像采用FC通道传输，链路带宽需求，与需要在两存储间同步的数据量相关，要求链路带宽大于业务系统高峰期的数据写带宽。

故障恢复流程

华为存储双活方案部署Oracle RAC应用及VMware vSphere集群应用，各故障场景下业务切换、业务影响和故障恢复情况如下表所示。运行Oracle应用业务，部件VIS、阵列、服务器、单数据中心及站点间链路故障时，都可以做到业务自动切换，业务不中断；运行VMware应用业务，部件VIS、阵列和站点故障时，都可以做到业务自动切换，虚拟机自动运行，在服务器、链路故障和单存储故障时，虚拟机重启，客户端业务重新连接。

故障场景	测试用例	故障切换情况
部件故障	所有服务器故障	Oracle业务无影响， RAC集群自动切换，业务自动访问另外一个站点RAC节点； VMware虚拟机在另一站点自动重启，业务恢复
	VIS故障	业务主机IO自动切换到状态正常的VIS节点
	阵列故障	VIS集群IO自动切换切换到状态正常的存储阵列

在各故障场景中，故障恢复后，故障节点自动加入VIS集群、Oracle RAC及VMware vSphere集群，故障节点自动恢复承载业务，集群各节点间业务负载均衡。

故障恢复如下表所示：

故障场景	测试用例	故障恢复情况
部件故障	所有服务器故障	主机故障节点自动加入Oracle RAC集群和VMware vSphere集群，分担业务负载
	VIS故障	VIS故障节点自动加入VIS集群，分担主机业务负载
	阵列故障	VIS中手动修复镜像对关系，数据自动增量同步



方案价值

本方案通过引入虚拟化网关设备的方式构建一个开放式的双活平台，可以带来如下好处：

       灵活数据访问

•          两存储、网络和应用各层级都以存储双活的方式对外提供服务，Oracle业务就近访问，自动负载均衡，为用户提供更加灵活的数据访问方式；

•          支持虚拟机支持在线迁移，保证系统维护时业务零中断；

•          配置VMware DRS功能，可实时监控集群内各主机的资源利用情况，自动实现负载均衡。

       高效资源利用

•          双存储以双活的方式共同对外提供服务，系统资源得到充分利用；

•          华为存储的虚拟化技术，可统一接管不同厂商、不同品牌的存储设备，充分利用现有存储设备资源，保护客户投资；

•          华为存储的快照技术，可为用户提供可靠性验证、报表统计、业务查询等功能；

•          结合VMware虚拟化技术，整合主机资源并优化分配，提高系统资源利用率。

       高可用性

•          双存储的数据实时镜像，任一存储故障，另一存储可自动接管业务，RPO=0，RTO=0；

•          华为存储的快照技术，可防止人为误操作导致的数据错误或者丢失，保护数据完整性；

•          华为存储提供的共享卷技术，为跨数据中心的Oracle RAC和VMware HA提供了必要前提，当任一数据中心故障时，业务快速迁移到另一数据中心，减少业务中断时间。

       统一管理

•          华为存储统一管理平台，提供灾备设备、资源和业务的集中管理，并从流程上简化复杂的灾备业务配置，实现端到端业务监控，同时实时地展现系统状态，如数据状态、复制状态等。
